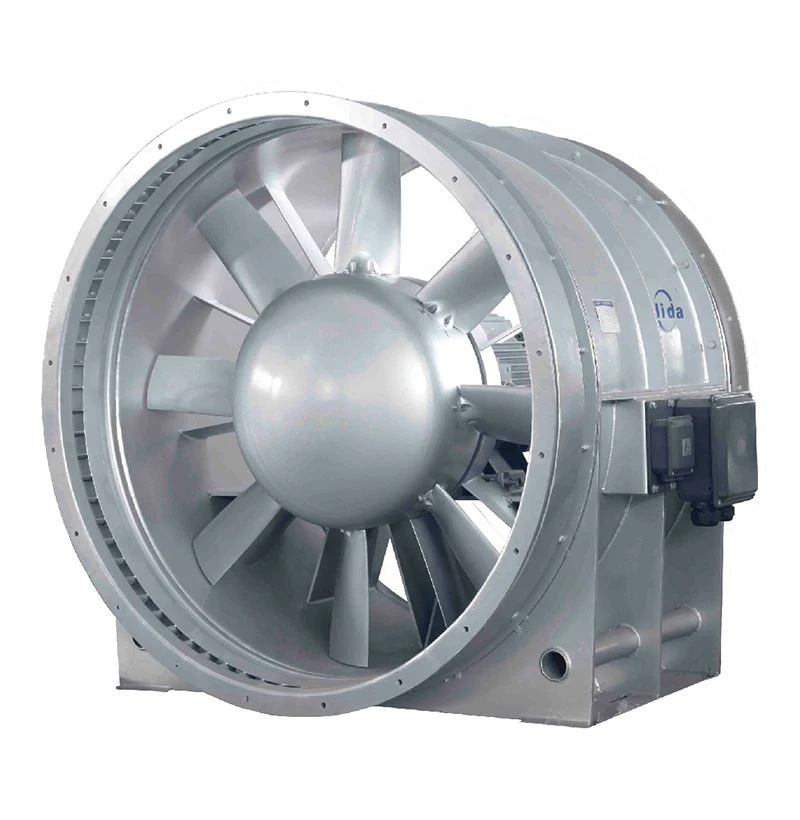

Un ventilateur de ventilation pour métro est spécifié moins comme un ventilateur que comme un élément d’infrastructure. Il doit fonctionner selon trois modes différents, inverser son sens sur commande, résister à un incendie et rester maintenable pendant des décennies dans un emplacement où son remplacement signifie interrompre l’exploitation ferroviaire.
Trois modes de fonctionnement
Normal. Ventilation continue ou intermittente destinée à évacuer la chaleur produite par les trains, le freinage et les passagers. Sur plusieurs décennies, la consommation d’énergie dans ce mode rend le rendement commercialement important, même s’il s’agit du mode le moins exigeant sur le plan aérodynamique.
Congestion. Un train arrêté dans un tunnel avec des passagers à bord. La ventilation doit maintenir les conditions dans la section du tunnel jusqu’à la remise en mouvement du train. Le débit d’air est supérieur à celui du mode normal, pour des périodes limitées.
Urgence. Incendie. Le débit d’air est dirigé de manière à maintenir dégagé un côté de la zone de l’incident pour l’évacuation, ce qui implique généralement d’inverser le débit d’air dans une partie du système. Ce mode détermine la valeur nominale de température et une grande partie de la conception mécanique.
Un ventilateur dimensionné uniquement pour le fonctionnement normal est inadéquat pour les deux autres modes, et c’est le mode d’urgence qui constitue réellement l’essentiel de la spécification.
Réversibilité avec des chiffres réels
Le fonctionnement en urgence exige un débit d’air dans la direction opposée, et les performances en marche inverse doivent être indiquées plutôt que supposées.
Les ventilateurs aérodynamiquement réversibles utilisent des profils de pales symétriques et fournissent des performances proches dans les deux directions, au prix d’une certaine réduction du rendement maximal. Les ventilateurs équipés de pales asymétriques dont le sens est inversé par la direction du moteur fournissent des performances nettement inférieures en marche inverse — généralement autour de 60–70 %.
La spécification doit indiquer le débit d’air et la pression requis dans les deux directions. Lorsqu’un appel d’offres indique uniquement le fonctionnement en marche avant, il s’agit d’une lacune qu’il vaut mieux soulever au stade de l’offre plutôt que de la découvrir lors de la mise en service.
Fonctionnement en cas d’incendie et contraintes associées
Les ventilateurs d’urgence doivent respecter une valeur nominale de température et de durée — généralement 250 °C ou 400 °C pendant deux heures dans les projets ferroviaires, selon la stratégie de lutte contre l’incendie.
Le respect de cette exigence contraint l’ensemble :
- Moteur soit homologué pour la température du flux d’air, soit placé à l’extérieur de celui-ci.
- Roulements et lubrifiant capables de fonctionner à cette température.
- Câblage présentant une résistance au feu sur l’intégralité de son parcours, et pas uniquement au niveau du ventilateur.
- Registres et actionneurs situés dans le même trajet du flux d’air, avec des valeurs nominales correspondantes.
- Circuits de commande qui continuent de fonctionner, y compris leur alimentation électrique.
Un ventilateur haute température raccordé avec un câble ordinaire est un système qui tombe en panne au niveau du câble. Les autorités ferroviaires le vérifient lors de la mise en service, et la chaîne n’est fiable que dans la mesure où l’est son composant présentant la valeur nominale la plus faible.
Vibrations et bruit
Les gaines de ventilation des métros débouchent fréquemment au niveau de la rue dans des zones urbaines denses, et les limites acoustiques au niveau de la grille sont souvent plus strictes que tout ce qu’impose un projet industriel. Les atténuateurs sont courants, et leur perte de charge doit être intégrée au fonctionnement prévu du ventilateur dès le départ plutôt qu’ajoutée ultérieurement.
Les limites de vibration sont tout aussi strictes, pour deux raisons : la transmission solidienne aux bâtiments situés au-dessus et l’espérance de durée de vie. Un ventilateur fonctionnant avec un léger déséquilibre pendant vingt ans détériore les roulements à répétition, et chaque remplacement nécessite un accès au tunnel pendant une période de mise à disposition pour travaux.
Durée de vie et accès
Les projets ferroviaires spécifient couramment des durées de vie de conception mesurées en décennies. Cela modifie plusieurs décisions :
- Protection contre la corrosion spécifiée pour l’environnement réel, notamment en présence de poussières de frein et d’humidité.
- Roulements sélectionnés pour une durée de vie calculée dans les conditions de fonctionnement, avec un calcul documenté plutôt qu’une assurance générale.
- Disponibilité des composants. Un moteur ou un roulement devenu obsolète au bout de dix ans pose problème ; les dimensions standard sont donc privilégiées par rapport aux dimensions propriétaires.
- Accès physique pour la maintenance, notamment la manière dont un ventilateur est retiré et remplacé. Installer un ventilateur dans une gaine qui a depuis été recouverte par une construction est un problème réel et récurrent.
Documentation
Les appels d’offres ferroviaires exigent des preuves, et non des assurances : rapports d’essais de type pour la valeur nominale de température, courbes de performance issues d’une méthode d’essai reconnue, certificats de matériaux, feuilles de calcul pour la durée de vie des roulements et le montage structurel, ainsi qu’un manuel complet d’exploitation et de maintenance. Constituer ces éléments après l’attribution du marché est lent et souvent incomplet ; les traiter comme un livrable dès le départ permet de maintenir le projet dans les délais.
