Escolha uma transmissão de ventilador com base na faixa de carga e velocidade exigida, na localização do motor, nas condições de serviço e no acesso para manutenção. A transmissão direta elimina um sistema de correias; a transmissão por correia oferece uma relação de velocidade mecânica. Nenhuma dessas descrições, por si só, determina o consumo de energia, a adequação da temperatura do motor ou a confiabilidade instalada.
Transmissão direta: defina a configuração real
O impulsor pode ser montado diretamente no eixo do motor, ou um eixo de ventilador separado pode ser conectado por meio de um acoplamento. Solicite o desenho do conjunto: uma configuração com acoplamento ainda pode ter mancais separados e requisitos de alinhamento. A transmissão direta descreve a transmissão de potência, não uma posição universal para o motor dentro do fluxo de ar.
A ausência de perdas de correia não significa eficiência de 100% do sistema. Permanecem as perdas do motor, do controlador, dos mancais e aerodinâmicas. Compare a entrada elétrica com a mesma vazão de ar fornecida, definição de pressão, densidade do gás e condições de operação. Mantenha separadas a potência no eixo do ventilador, a saída do motor e a entrada da rede elétrica. Uma margem para perdas de correia não pode ser tratada como a diferença total entre duas seleções completas de ventiladores.
A manutenção continua sendo específica do conjunto. Verifique os mancais do motor e do ventilador, as passagens de resfriamento, a limpeza do impulsor, os elementos de fixação, os suportes, as proteções e qualquer acoplamento. A transmissão direta elimina o tensionamento das correias e a manutenção das polias, mas não reduz todo o plano de manutenção aos mancais do motor.
A velocidade depende da configuração da transmissão. Um impulsor montado no eixo do motor gira na velocidade real do motor. A velocidade de funcionamento de um motor de indução não é exatamente sua velocidade síncrona, e a operação permitida depende das especificações do motor e do ventilador. Um controlador EC ou VFD pode fornecer uma faixa de velocidade quando a combinação completa for adequada; defina os limites e a interface de controle.

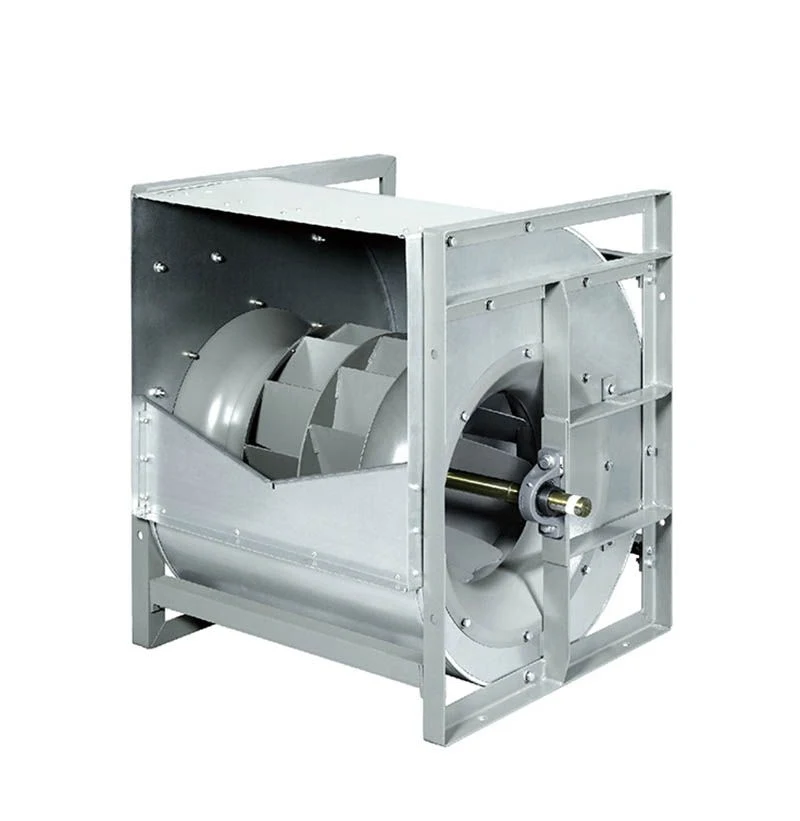

Transmissão por correia: verifique a relação e as condições de serviço
O motor aciona um eixo de ventilador separado por meio de polias e correias. Para um cálculo simplificado sem escorregamento usando os diâmetros de passo das polias, n_fan = n_motor × D_motor / D_fan. Um motor hipotético de 1,450 rpm com diâmetros de passo de 100 mm e 200 mm resulta em uma velocidade do ventilador de 725 rpm. A operação real deve considerar o sistema de correias selecionado e ser verificada com uma medição de velocidade.
Alterar uma polia é uma mudança de engenharia, não uma correção de campo irrestrita. Verifique a velocidade máxima do ventilador, a potência e o torque no eixo, o regime de partida, a capacidade do motor, a velocidade e a classificação da correia, o diâmetro e o encaixe da polia, as cargas dos mancais, as proteções e a vibração. Sob condições apropriadas das leis dos ventiladores, aumentar a velocidade do ventilador em 10% eleva a potência estimada no eixo para 1.1³ = 1.331 vezes seu valor anterior.
As perdas de transmissão dependem do tipo de correia, da carga, do dimensionamento, da tensão, do alinhamento e da condição. Obtenha uma classificação ou medição aplicável, em vez de atribuir uma perda de 3–8% a toda transmissão por correia. Correias de fricção e correias síncronas não têm características de escorregamento idênticas. Não use o escorregamento da correia como proteção contra sobrecarga ou travamento; especifique a proteção elétrica e mecânica necessária.
Uma configuração com correia pode posicionar o motor fora do fluxo de ar do processo. As configurações de transmissão direta também podem separar o motor desse ar. Verifique o caminho real do gás, o ambiente ao redor do motor, as vedações do eixo, os mancais e o resfriamento. Mover o motor não qualifica, por si só, o ventilador para gás quente, material corrosivo, poeira combustível ou serviço de fumaça de emergência.
Compare os conjuntos propostos
| Questão | Transmissão direta | Transmissão por correia |
|---|---|---|
| Transmissão | Eixo do motor ou um acoplamento especificado; sem sistema de correias | Eixo separado com um sistema especificado de correia e polia |
| Comparação de energia | Solicite a entrada da rede elétrica nas cargas exigidas | Solicite as mesmas cargas e inclua o desempenho real da transmissão |
| Faixa de velocidade | Confirme os limites do motor e do controlador e a velocidade real de funcionamento | Confirme a relação das polias, a velocidade permitida e quaisquer limites do controlador |
| Exposição do motor | Confirme a posição e o resfriamento no desenho | Confirme a posição e a proteção no desenho |
| Acesso para manutenção | Permita acesso aos mancais, ao resfriamento, às proteções e a qualquer acoplamento | Permita também a substituição das correias, o alinhamento e a medição da tensão |
| Adequação ao processo | Exija evidências para o conjunto completo e a carga de trabalho | Exija as mesmas evidências, incluindo as correias e os mancais separados |
Manutenção que pode ser especificada e verificada
Use a tolerância de alinhamento e o procedimento de tensionamento do fabricante da correia selecionada, com ferramentas apropriadas e isolamento seguro antes do acesso. Verifique a condição, a montagem e a proteção das polias. Especifique as verificações de instalação e de amaciamento, bem como os intervalos de inspeção subsequentes para o serviço real; não substitua uma tolerância genérica em milímetros nem prometa uma vida útil específica para a correia.
Para múltiplas correias, siga o procedimento especificado de substituição e correspondência. Combine as correias sobressalentes, os mancais ou as peças do acoplamento necessários, o espaço de acesso e o método de substituição antes da compra. Verifique se a alteração de um componente modifica os limites aprovados de tensão, carga ou vibração. Registre a velocidade real do ventilador e as configurações da transmissão durante o comissionamento.
Decida com base no perfil operacional e nas evidências
Para serviço com ar limpo, uma opção adequada de transmissão direta pode reduzir a manutenção das correias e as perdas de transmissão. Uma opção com correia pode ser útil quando a relação mecânica ou a configuração for adequada à aplicação. Compare os conjuntos cotados ao longo do perfil de carga real, incluindo potência, acesso, peças sobressalentes e tempo de inatividade. O manual de sistemas de ventiladores do DOE aborda opções de transmissão e considerações de manutenção; suas orientações não constituem uma garantia de desempenho para um produto cotado.
Solicite uma comparação de transmissões de ventiladores. Envie as cargas de vazão de ar e pressão, as horas de operação e a faixa de velocidade, as condições do gás e do ambiente do motor, as restrições de layout e acesso, a alimentação elétrica, a proteção necessária e os recursos de manutenção. Solicite o desenho do conjunto, a base de potência, a faixa de operação permitida e o cronograma de manutenção para cada opção.
